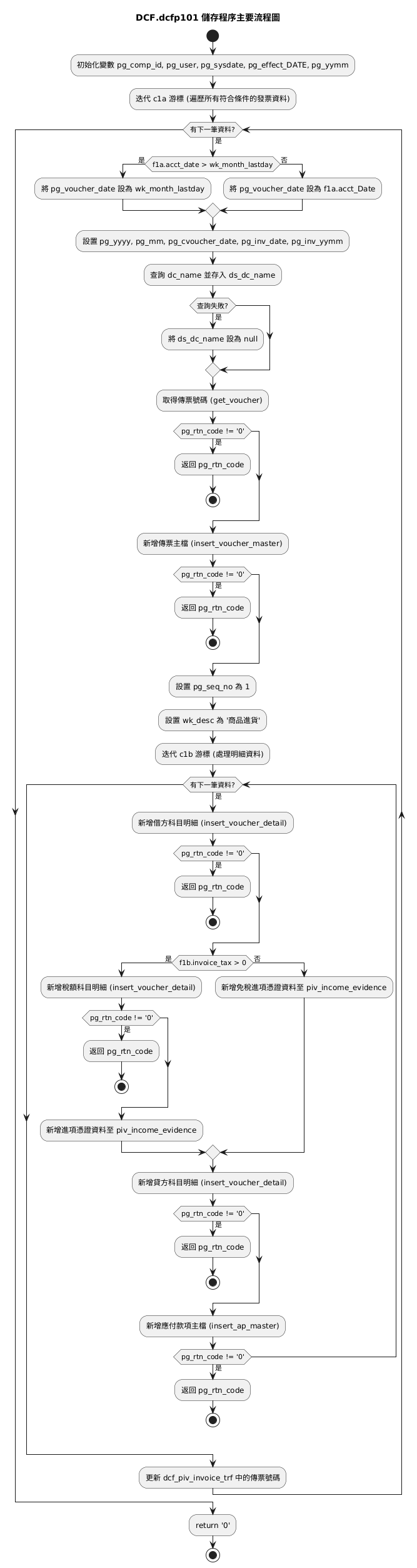

02_00_DCFP101-進貨應付帳款傳票處理的主要Stored_Procedure流程圖

@startuml
title DCF.dcfp101 儲存程序主要流程圖

start
:初始化變數 pg_comp_id, pg_user, pg_sysdate, pg_effect_DATE, pg_yymm;

:迭代 c1a 游標 (遍歷所有符合條件的發票資料);
while (有下一筆資料?) is (是)
  if (f1a.acct_date > wk_month_lastday) then (是)
    :將 pg_voucher_date 設為 wk_month_lastday;
  else (否)
    :將 pg_voucher_date 設為 f1a.acct_Date;
  endif

  :設置 pg_yyyy, pg_mm, pg_cvoucher_date, pg_inv_date, pg_inv_yymm;

  :查詢 dc_name 並存入 ds_dc_name;
  if (查詢失敗?) then (是)
    :將 ds_dc_name 設為 null;
  endif

  :取得傳票號碼 (get_voucher);
  if (pg_rtn_code != '0') then (是)
    :返回 pg_rtn_code;
    stop
  endif

  :新增傳票主檔 (insert_voucher_master);
  if (pg_rtn_code != '0') then (是)
    :返回 pg_rtn_code;
    stop
  endif

  :設置 pg_seq_no 為 1;
  :設置 wk_desc 為 '商品進貨';

  :迭代 c1b 游標 (處理明細資料);
  while (有下一筆資料?) is (是)
    :新增借方科目明細 (insert_voucher_detail);
    if (pg_rtn_code != '0') then (是)
      :返回 pg_rtn_code;
      stop
    endif

    if (f1b.invoice_tax > 0) then (是)
      :新增稅額科目明細 (insert_voucher_detail);
      if (pg_rtn_code != '0') then (是)
        :返回 pg_rtn_code;
        stop
      endif

      :新增進項憑證資料至 piv_income_evidence;
    else (否)
      :新增免稅進項憑證資料至 piv_income_evidence;
    endif

    :新增貸方科目明細 (insert_voucher_detail);
    if (pg_rtn_code != '0') then (是)
      :返回 pg_rtn_code;
      stop
    endif

    :新增應付款項主檔 (insert_ap_master);
    if (pg_rtn_code != '0') then (是)
      :返回 pg_rtn_code;
      stop
    endif
  endwhile

  :更新 dcf_piv_invoice_trf 中的傳票號碼;
endwhile

:return '0';
stop
@enduml

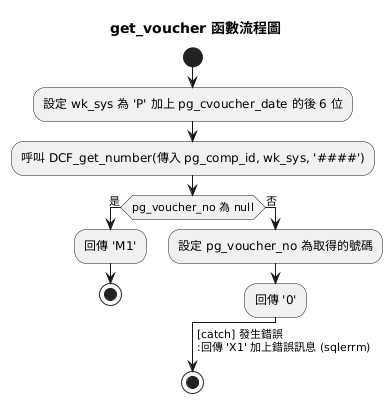

取得傳票號碼(02_01_get_voucher流程圖)

@startuml
title get_voucher 取得傳票號碼 函數流程圖
start
:設定 wk_sys 為 'P' 加上 pg_cvoucher_date 的後 6 位;
:呼叫 DCF_get_number(傳入 pg_comp_id, wk_sys, '####');
if (pg_voucher_no 為 null) then (是)
    :回傳 'M1';
    stop
else (否)
    :設定 pg_voucher_no 為取得的號碼;
    :回傳 '0';
endif

-> [`catch`] 發生錯誤
:回傳 'X1' 加上錯誤訊息 (sqlerrm);
stop
@enduml

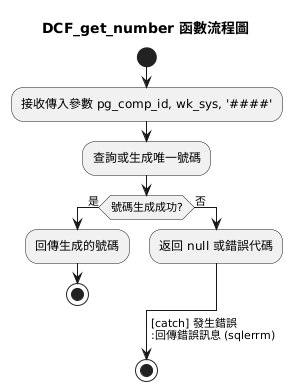

02_02_DCF_get_number流程圖

@startuml
title DCF_get_number 函數流程圖
start
:接收傳入參數 pg_comp_id, wk_sys, ‘####’;
:查詢或生成唯一號碼;
if (號碼生成成功?) then (是)
:回傳生成的號碼;
stop
else (否)
:返回 null 或錯誤代碼;
endif

-> [catch] 發生錯誤
:回傳錯誤訊息 (sqlerrm);
stop
@enduml




### 新增傳票主檔(02_03_insert_voucher_master流程圖)


![](02_03_insert_voucher_master流程圖.png)

``` plantuml
@startuml
title 新增傳票主檔 insert_voucher_master 函數流程圖
start

:嘗試插入 gl_voucher_master 資料表;
:使用以下參數:
- 'Y' // 固定值: 啟用
- pg_comp_id // 公司代碼
- pg_voucher_no // 傳票號碼
- pg_yyyy // 會計年度
- pg_mm // 會計月份
- pg_voucher_date // 傳票日期
- pg_sysdate // 系統日期
- pg_user // 使用者
- '00' // 固定值: 狀態碼
- null // 保留欄位
- 'DCF' // 系統來源;

if (插入成功?) then (是)
    :回傳 '0';
    stop
else (否)
    :回傳錯誤代碼 'M2';
endif

stop
@enduml

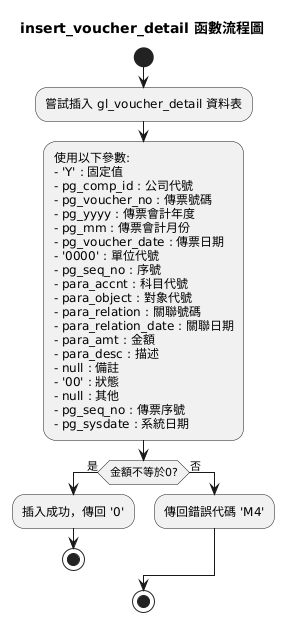

新增XX明細(02_04_insert_voucher_detail流程圖)

@startuml
title 新增XX明細insert_voucher_detail 函數流程圖
start

:嘗試插入 gl_voucher_detail 資料表;
:使用以下參數:
- 'Y' : 固定值
- pg_comp_id : 公司代號
- pg_voucher_no : 傳票號碼
- pg_yyyy : 傳票會計年度
- pg_mm : 傳票會計月份
- pg_voucher_date : 傳票日期
- '0000' : 單位代號
- pg_seq_no : 序號
- para_accnt : 科目代號
- para_object : 對象代號
- para_relation : 關聯號碼
- para_relation_date : 關聯日期
- para_amt : 金額
- para_desc : 描述
- null : 備註
- '00' : 狀態
- null : 其他
- pg_seq_no : 傳票序號
- pg_sysdate : 系統日期;

if (金額不等於0?) then (是)
    :插入成功，傳回 '0';
    stop
else (否)
    :傳回錯誤代碼 'M4';
endif

stop
@enduml

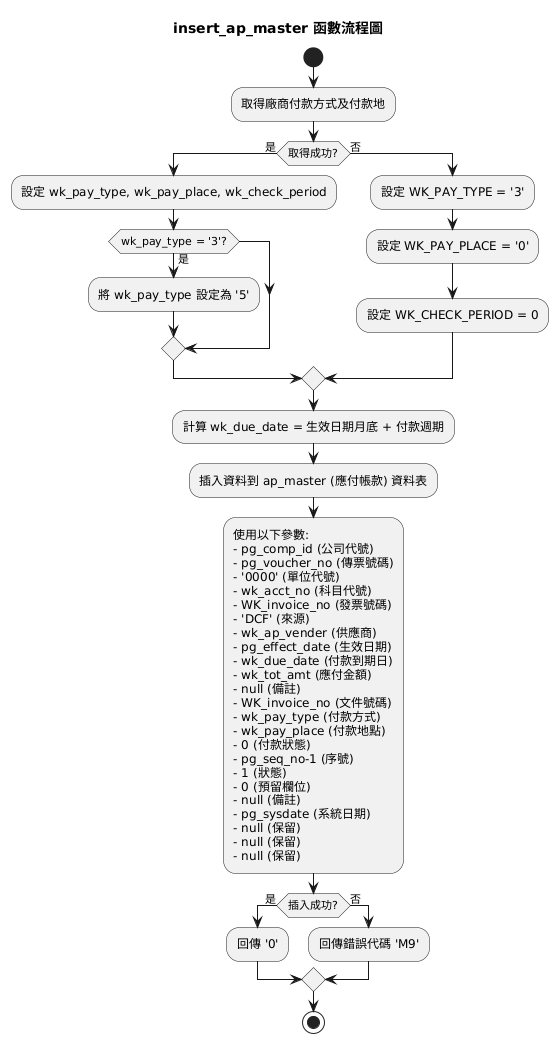

新增應付款項主檔(02_05_insert_ap_master流程圖)

@startuml
title 新增應付款項主檔 insert_ap_master 函數流程圖
start

:取得廠商付款方式及付款地;
if (取得成功?) then (是)
    :設定 wk_pay_type, wk_pay_place, wk_check_period;
    if (wk_pay_type = '3'?) then (是)
        :將 wk_pay_type 設定為 '5';
    endif
else (否)
    :設定 WK_PAY_TYPE = '3';
    :設定 WK_PAY_PLACE = '0';
    :設定 WK_CHECK_PERIOD = 0;
endif

:計算 wk_due_date = 生效日期月底 + 付款週期;
:插入資料到 ap_master (應付帳款) 資料表;
:使用以下參數:
- pg_comp_id (公司代號)
- pg_voucher_no (傳票號碼)
- '0000' (單位代號)
- wk_acct_no (科目代號)
- WK_invoice_no (發票號碼)
- 'DCF' (來源)
- wk_ap_vender (供應商)
- pg_effect_date (生效日期)
- wk_due_date (付款到期日)
- wk_tot_amt (應付金額)
- null (備註)
- WK_invoice_no (文件號碼)
- wk_pay_type (付款方式)
- wk_pay_place (付款地點)
- 0 (付款狀態)
- pg_seq_no-1 (序號)
- 1 (狀態)
- 0 (預留欄位)
- null (備註)
- pg_sysdate (系統日期)
- null (保留)
- null (保留)
- null (保留);

if (插入成功?) then (是)
    :回傳 '0';
else (否)
    :回傳錯誤代碼 'M9';
endif

stop
@enduml
